項目概述

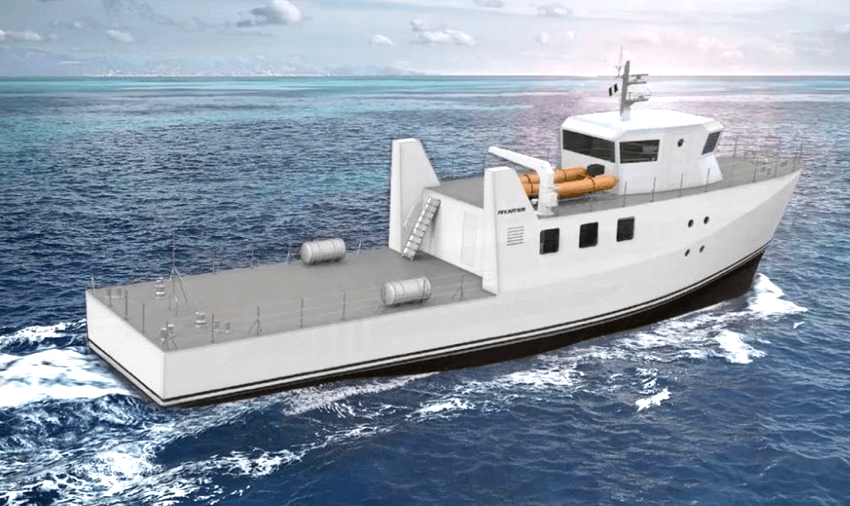

Temel Reis號漁船是一款采用Rhino軟件進行三維建模的專業漁船設計方案，項目文件以3DM格式保存，完整呈現了船舶的結構設計、功能布局和性能參數。該設計方案充分考慮了漁船的作業需求、航行穩定性和經濟性，展現了現代船舶設計的先進理念。

設計軟件與技術特點

Rhino 3D建模平臺

Temel Reis號漁船設計采用Rhino（Rhinoceros 3D）作為主要建模工具，這是一款專業的NURBS曲面建模軟件，特別適合船舶這類具有復雜曲面的工業產品設計。Rhino能夠精確控制船體曲線和曲面，確保設計的準確性和可制造性。

3DM格式優勢

項目采用Rhino原生3DM格式保存，該格式能夠完整保留以下設計信息：

• 精確的NURBS曲面數據
• 圖層組織和命名結構
• 材質和渲染信息
• 尺寸標注和注釋
• 歷史建模記錄

船舶設計關鍵要素

船體設計

船體采用V型剖面設計，前部尖銳以減少航行阻力，后部寬大以提供充足的甲板作業空間。船體總長約28米，型寬6.5米，吃水深度2.8米，排水量約150噸。

甲板布局規劃

• 前甲板區域：配備起錨機和系泊設備
• 作業甲板：設置漁獲處理區和網具存放區
• 駕駛艙：位于船舶中部，視野開闊
• 后甲板：安裝捕撈機械和起網設備

上層建筑

駕駛室采用流線型設計，減少風阻的同時提供360度無死角視野。生活區包括船員休息室、廚房和衛生設施，滿足長時間海上作業需求。

功能系統設計

動力系統

配備兩臺柴油主機，總功率1200馬力，采用雙槳雙舵設計，具備良好的操縱性和可靠性。

漁撈設備

• 液壓起網機
• 漁獲冷藏系統
• 聲納探測設備
• GPS導航系統

建模流程與方法

1. 概念設計階段：基于功能需求確定船舶主要參數
2. 線型設計：使用Rhino的曲線工具繪制船體水線和型線
3. 曲面生成：通過放樣、掃描等命令構建船體曲面
4. 結構細化：添加肋骨、甲板、艙壁等結構元素
5. 設備布置：合理規劃各功能區域和設備安裝位置
6. 工程圖紙輸出：生成平面圖、剖面圖和施工詳圖

技術優勢

該設計方案通過Rhino軟件實現了：

• 精確的船體性能預測
• 虛擬裝配和干涉檢查
• 快速設計修改和優化
• 與CAM系統的無縫對接
• 高質量的渲染和演示效果

應用價值

Temel Reis號漁船的3D模型不僅為船舶建造提供了準確的施工依據，還可用于：

• 船東審閱和確認
• 監管部門審批
• 船員操作培訓
• 市場營銷展示
• 后續改型設計參考

這套完整的設計方案充分體現了現代船舶設計中數字化技術的應用價值，為同類漁船的設計和建造提供了可靠的技術范本。
